Инструкция по настройке контроллера
Настройка контроллера в web-интерфейсе
Чтобы войти в web-интерфейс настройки контроллера, можно использовать 2 варианта:
Вариант № 1
Для того чтобы определить сетевой адрес интерфейса зарядной станции надо физически подключиться к плате через отладчик и через него узнать адрес, который получила станция.
Вариант № 2
Через DataTransfer на сервере отправить запрос Get_Communication, и плата пришлет как она подключена и настройки сети.
Пример запроса:
{
"GlobalID": "TS-GB_d9ae8c3f8fcf155b",
"messageId": "Get_Communication"
}
Ответ подключения к модему:
{"success":true,"result":{"status":"Accepted","data":
"Current Communication Parameters:
Modem [
Module: ...;
Operator: \"MegaFon\";
IMEI: 865210032159393;
IMSI: 250021090923817;
rssi: 28;
ber: 0;
];
WiFi [NO USE];
"}}
Ответ подключения по wi-fi:
{"success":true,"result":{"status":"Accepted","data":
"Current Communication Parameters:
Modem [NO USE];
WiFi [
bssid: d2:39:0f:3d:d9:b4;
ssid: TOUCH_SERVICE;
rssi: -34;
ip: 192.168.188.128;
];
"}}

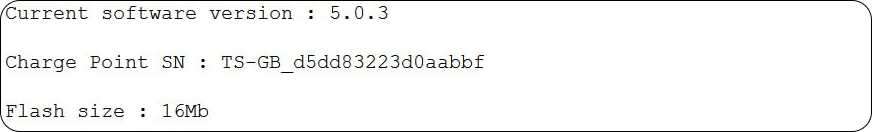

Интерфейс настройки отображает информацию о контроллере:
- Current software version (Текущая версия программного обеспечения)
- Charge Point SN (Серийный номер контроллера)
- Flash size (Размер флэш-карты установленной в контроллер)
Настройка контроллера.
Для настройки контроллера, необходимо выбрать актуальную версию прошивки контроллера, для этого в поле FW update необходимо ввести свой адрес или адрес пути к json-файлу.
Затем нажать кнопку Set (позволяет сохранить заданный параметр в памяти устройства) или Update now (Обновите сейчас).

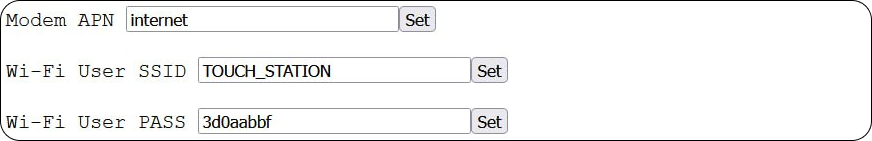

Поле Modem APN – отображает точку доступа, для подключения к зарядной станции.
Поле Wi-Fi User SSID – отображает наименование Wi-Fi сети, для подключения к зарядной станции.
Поле Wi-Fi User PASS – отображает пароль Wi-Fi сети, для подключения к зарядной станции.
Кнопка Set – позволяет сохранить заданный параметр в памяти устройства.

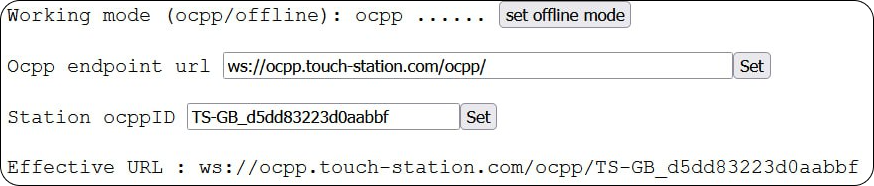

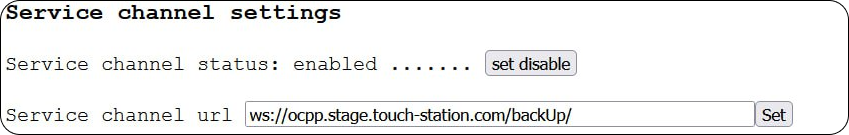

Поле Working mode (ocpp/offline) –*** отображает текущую версию режима OCPP или Offline.
Для переключения на OCPP (коммерческий режим) или Offline (автономный/частный режим) использовать кнопку Set offline mode или Set OCPP mode.
Поле OCPP endpoint UPL – отображает сервер к которому отображается контроллер
Поле Station OCPPID – ID контроллера. ID формируется автоматически.
Поле Effective URL – поле отображает адрес станции на сервере, генерируется автоматически. Состоит из OCPP endpoint UPL и Station OCPPID.
Поле OCPP debug – отображает сервисную информацию.
!!!
Поле Actuator type (запорный механизм вилки) – отображает режим запорного механизма вилки. Для переключения режима, использовать кнопку Set bistable или Set monostable.
- MONOSTABLE – режим постоянной подачи тока, для закрепления вилки во время зарядки. По завершению зарядки, напряжение снимается с запирающего устройства, для извлечения кабеля.
- BISTABLE – режим, в котором происходит смена полярности подачи тока для переключения состояния (открытый/закрытый). Смена происходит импульсами.
Connector 1/2 settings – позволяет настроить порты станции:
- Поле Max amperage (A) – отображает ограничение зарядного тока. Для каждого порта указать свою максимальную мощность.
- Поле Energy (Wh) – отображает количество потребленных Ватт. Отображает данные для каждого отдельного порта.
- Поле Meter settings (Imp/kWh) – отображает данные счетчика. Если в станции уставлено один и более счетчик, для каждого указать свои данные.
Кнопка Set – позволяет сохранить заданный параметр в памяти устройства.
Кнопка EVSE Calibration – нажать при настройке станции, для калибровки каналов связи. Если электромобиль подключен, не нажимать. Калибровка идет на уровни +12В и -12В, если подключить электромобиль, все настроится неправильно.
Кнопка Set Factory Settings – сбросить настройки контроллера (станции) до заводских.
Кнопка Soft Reset – легкая перезагрузка контроллера (станции), например, для применения каких-то изменении.
Кнопка Hard Reset – полная перезагрузка контроллера (станции), например, если станция зависла.
Характеристики Controller TOUCH EVSE 1.1

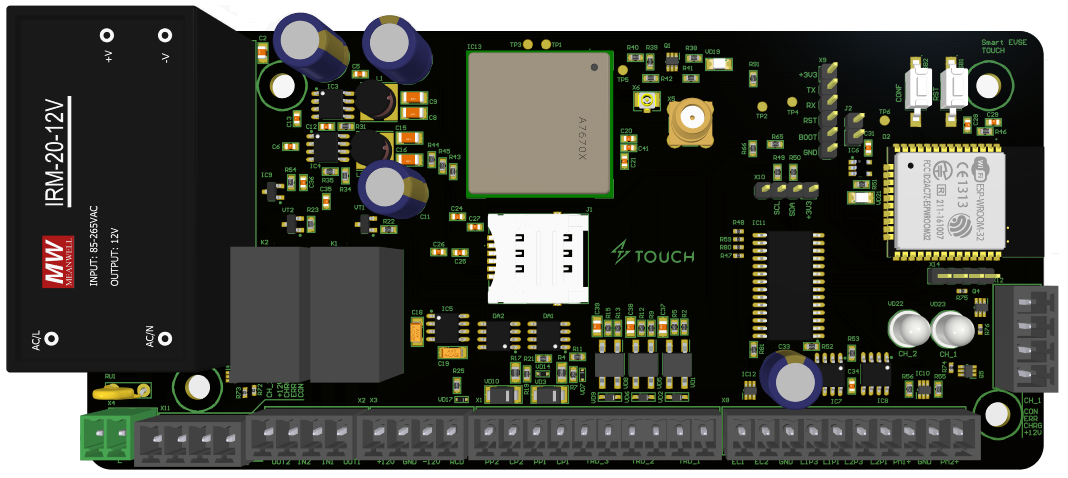

- Общий вид платы:

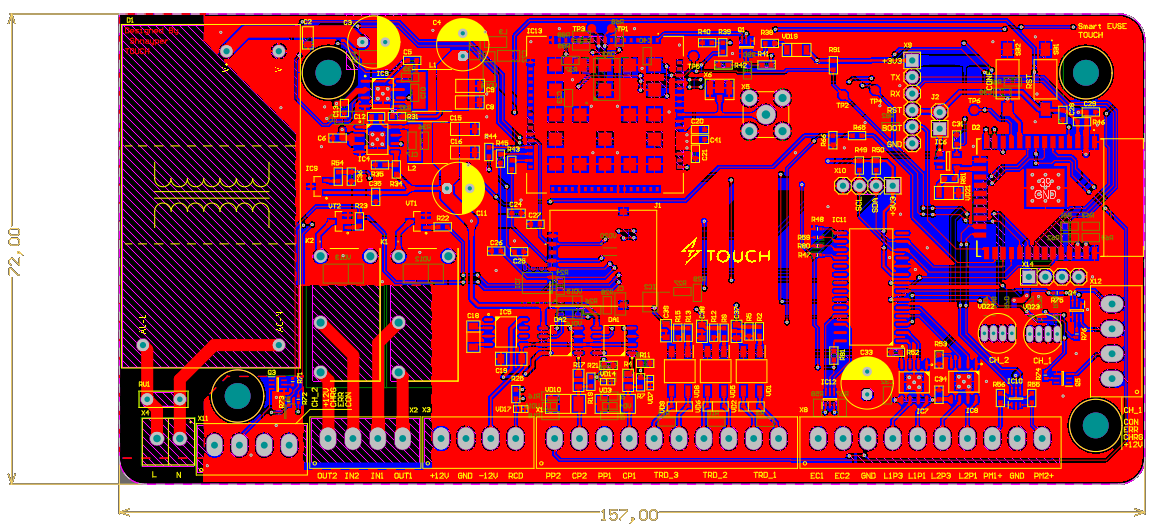

Размеры платы:
- 72x157x40 (mm)
Функциональность:
- Wi-Fi and Bluetooth;
- GSM 2G, 3G, LTE, SMA & UFL antenna connector;
- 2 EVSE support (PP/CP/PE);
- 2 LED RGB;
- 2 EXT +12V common anode RGB LED;
- 2 SO Power Meters;
- 2 Plug lock drivers;
- 2 external open drain inputs;
- External hardware WhatchDog;
- Onboard temperature sensor;
- 12C extension port (RFID ready);
- 220AC/+12VDC power supply.

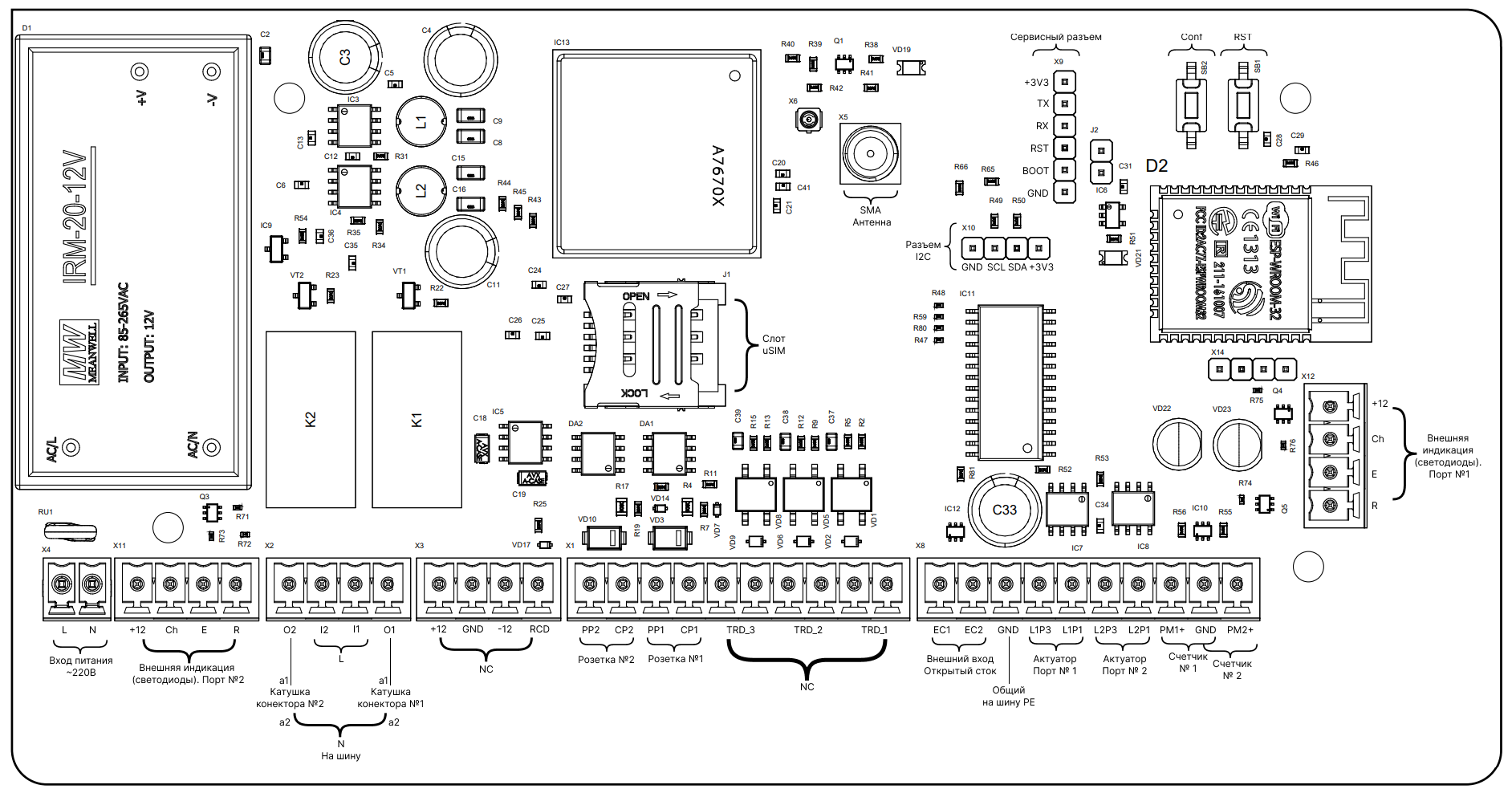

Распиновка платы
Х4: 220AC power supply (вход питания ~220В):
- Line (Фаза)
- Neutral (Нейтраль)
Х11: EXT +12V common anode RGB LED (Внешняя индикация 2 порта):
- +12V
- Charging (Зарядка)
- Error (Ошибка)
- Ready (Готов)
Х2: Controll Relay IN/OUT for EVSE1 & EVSE2 (Промежуточное реле контакторов):
- OUT2 (Выход 2)
- IN2 (Вход 2)
- IN 1 (Вход 1)
- OUT 1 (Выход 1)
Х3: DC POWER IN/OUT:
- +12VDC IN/OUT
- GND (Общее заземление)
- -12VDC OUT (signal 10ma max)
Х1: EVSE 1 + EVSE 2:
- EVSE 2: PP2/CP2
- EVSE 1: PP1/CP1
Х8
2 external open drain inputs:
- EC1 (Внешний вход, открытый сток)
- EC2 (Внешний вход, открытый сток)
- GND (Заземление)
Plug Lock driver pin 1 & pin 3:
- EVSE1: L1P3, L1P1 (Актуатор 1 порт (запорный механизм розетки))
- EVSE2: L2P3, L2P1 (Актуатор 2 порт (запорный механизм розетки))
SO Power Meters:
- PM1 (Счетчик 1 порт (сухой контакт))
- GND (Заземление, общий к счетчику)
- PM2 (Счетчик 2 порт (сухой контакт))
Х12: EXT +12V common anode RGB LED (Внешняя индикация 1 порта):
- +12V
- Charging (Зарядка)
- Error (Ошибка)
- Ready (Готов)
J2
- External hardware WhatchDog jumper (Схема аппаратной удаленной/автоматической перезагрузки)
X10: I2C extension port (RFID, LED screen etc):
- GND (Заземление)
- SCL (Serial Clock - последовательная линия тактирования
- SDA (Serial Data - последовательная линия данных)
- +3V3 (Стандартное напряжение)
X9: Service programming/debug port (сервисный разъем, используется для программирования)
- GND (Заземление)
- TX (Transmitter – передатчик)
- RX (Receiver – приемник)
- RST (Reset – сброс)
- BOOT (Режим загрузки)
- +3V3 (Стандартное напряжение)
Описание управляющих команд
1. Команда на обновление прошивки (OTA)
- TS-GB_xxxxxxxxxxxx - вставить id станции
- retries==1 - чтобы разрешить обновление
- retrieve_date - время старта обновления
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"location": "https://static.touch-station.com/ota/v5/gb/TS-GB_update.json",
"retrieve_date": "2022-07-27T15:12:12+00:00",
"retries": 1,
"retry_interval": 0
}
2. Команда на обновление прошивки через DataTransfer (OTA)
- TS-GB_xxxxxxxxxxxx - вставить id станции
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_Ota_Update",
"data": "https://static.touch-station.com/ota/v5/gb/TS-GB_test.json"
}
3. Запрос текущих параметров связи
- TS-GB_xxxxxxxxxxxx - вставить id станции
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Get_Communication"
}
4. Запрос текущих настроек
- TS-GB_xxxxxxxxxxxx - вставить id станции
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Get_Settings"
}
5. Сброс настроек до заводских
- TS-GB_xxxxxxxxxxxx - вставить id станции
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_DefaultSettings",
"data": "YES"
}
6. Настройка OCPP
- TS-GB_xxxxxxxxxxxx - вставить id станции
- data -"YES","NO" (не поддерживается)
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_Ocpp_Enable",
"data": "YES"
}
- data - адрес (обязательно заканчивется /)
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_Ocpp_URL",
"data": "ws://ocpp.touch-station.com/ocpp/"
}
- data - ID (не более 25 символов)
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_Ocpp_ID",
"data": "TEST_xxxxxxxxxxxx"
}
- data - порт (не меняется 80)
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_Ocpp_Port",
"data": "80"
}
6. Настройки для подключения к пользовательской точке доступа WiFi
- TS-GB_xxxxxxxxxxxx - вставить id станции
- data - SSID
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_WiFiUser_SSID",
"data": "TOUCH_STATION"
}
- data - пароль
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_WiFiUser_PASS",
"data": "xxxxxxxxxxxx"
}
7. Настройки для подключения через модем
- TS-GB_xxxxxxxxxxxx - вставить id станции
- data - apn
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_Modem_APN",
"data": "internet"
}
8. Управление силой тока зарядки
- TS-GB_xxxxxxxxxxxx - вставить id станции
- messageId - номер канала зарядки:
- Set_CurrentLimit_CH1 - Type1
- Set_CurrentLimit_CH2 - Type2
- data - ток в Амперах на канал (6А - 80А)
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_CurrentLimit_CH1",
"data": "32"
}
9. Установка значения потребленной мощности (как на счетчике)
- TS-GB_xxxxxxxxxxxx - вставить id станции
- messageId - номер канала зарядки:
- Set_Energy_CH1 - Type1
- Set_Energy_CH2 - Type2
- data - значение потребленной мощности, отображаемое на счетчике (ВатЧасов)
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_Energy_CH1",
"data": "1"
}
10. Установка imp/kwh
- TS-GB_xxxxxxxxxxxx - вставить id станции
- messageId - номер канала зарядки:
- Set_ImpOnkWh_CH1 - Type1
- Set_ImpOnkWh_CH1 - Type2
- data - число импульсов на кВат
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_ImpOnkWh_CH1",
"data": "1000"
}
11. Запустить калибровку каналов EVSE
- TS-GB_xxxxxxxxxxxx - вставить id станции
- data -"YES"
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_EvseCalibration",
"data": "YES"
}
12. Установка типа актуатора
- TS-GB_xxxxxxxxxxxx - вставить id станции
- data -"BISTABLE","MONOSTABLE"
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_ActuatorType",
"data": "BISTABLE"
}
13. Заблокировать коннектор
- TS-GB_xxxxxxxxxxxx - вставить id станции
- messageId - номер канала зарядки:
- Set_ConnectorLock_CH1 - Type1
- Set_ConnectorLock_CH2 - Type2
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_ConnectorLock_CH1"
}
14. Разблокировать коннектор
- TS-GB_xxxxxxxxxxxx - вставить id станции
- messageId - номер канала зарядки:
- Set_ConnectorUnlock_CH1 - Type1
- Set_ConnectorUnlock_CH2 - Type2
{
"GlobalID": "TS-GB_xxxxxxxxxxxx",
"messageId": "Set_ConnectorUnlock_CH1"
}
