Инструкция по монтажу системы балансировки

1. Введение

Руководство по монтажу является неотъемлемой частью изделия и должно быть предоставлено покупателю в момент продажи. Настоящая инструкция распространяется на одноуровневые зарядные комплексы с распределением энергии TOUCH.

В настоящей инструкции приведена вся необходимая информация по правильному монтажу и подключению входящих в зарядный комплекс зарядных станций TOUCH Home Mini Pro, Home Max Pro, Business Pro, а также блоков измерения токов, устанавливаемых в ГРЩ объекта. Инструкция предназначена для электротехнического персонала, который будет проводить установку и подключение входящих в зарядный комплекс устройств. К монтажу, техническому обслуживанию и ремонту электрооборудования зарядного комплекса допускаются лица с группой электробезопасности не ниже 3, прошедшие специальную подготовку по работе с зарядными станциями.

Существует опасность возгорания и поражения электрическим током при неправильном монтаже или при нарушении правил безопасности, изложенных в настоящей инструкции. Внимательно прочитайте настоящую инструкцию до монтажа и эксплуатации зарядной станции. Сохраните эту инструкцию для будущего использования. Обратите внимание на следующие предупреждения и знаки безопасности:

Таблица 1.1 – Предупреждения, размещенные в руководстве по эксплуатации

Сигнальное слово	Символ	Описание
Предостережение		Используется, когда нужно идентифицировать явную опасность для человека, выполняющего те или иные действия, или риск повреждения изделия.
Внимание		Используется, когда нужно привлечь внимание персонала к способам и приемам, которые следует точно выполнять во избежание ошибок при эксплуатации и ремонте изделия или когда требуется повышенная осторожность в обращении с изделием или материалами.
Запрещается		Используется, когда нарушение установленных ограничений или несоблюдение требований, касающихся использования материалов, способов и приемов обращения с изделием, может привести к нарушению мер безопасности.

Таблица 1.2 – Знаки безопасности, размещенные на изделии

Знак безопасности	Описание
	Опасность поражения электрическим током. Перед использованием прочитать инструкцию пользователя.
	Перед техническим обслуживанием надеть средства индивидуальной защиты: костюм, сапоги резиновые, очки, перчатки резиновые.
	Отключите вводной автомат перед монтажом или техническим обслуживанием.

2. Описание и работа изделия

2.1 Назначение изделия

Система одноуровневой балансировки энергии TOUCH состоит из блока измерения тока с тремя датчиками тока.

В системах одноуровневого распределения мощности на объекте, в состав которого входит одна зарядная станция, объекту выделяется гарантированная мощность. В зависимости от потребляемой моментальной мощности самого объекта алгоритм системы одноуровневой балансировки в реальном времени определяет мощность, доступную для использования зарядной станцией.

Предостережение: если вы используете зарядную станцию любым способом или в условиях, отличных от рекомендованных в настоящей инструкции, это может привести к смерти, травме и материальному ущербу.
Запрещается использование зарядной станции не по назначению.

2.2 Технические характеристики

Таблица 2 – Основные характеристики системы одноуровневой балансировки TOUCH

№	Наименование параметра, единицы измерения	Модель: ЩУК
1	Номинальное напряжение питания, В:	12/- 10%
2	Номинальная потребляемая мощность, Вт:	1
3	Номинальный измеряемый ток, А	80
4	Степень защиты оболочки по ГОСТ 14254-2015	IP20
5	Исполнение и способ крепления	Модульное исполнение с креплением на 35-мм din-рейке
6	Рабочая температура окружающей среды, °С	от -10 до 45
7	Температура хранения, °С	от -20 до 50
8	Относительная влажность воздуха при температуре 25 °С, %	Не более 75
9	Габаритные размеры изменителя мощности (ШхВхГ), мм:	53 х 90 х 62
10	Вес изделия, кг	0,2
11	Высота установки над уровнем моря, не более, м	2000
12	Классификация климатического исполнения по ГОСТ 15150-69	У3.1

2.3 Состав изделия

Система одноуровневой балансировки мощности состоит из Блока измерения токов и трех датчиков тока.

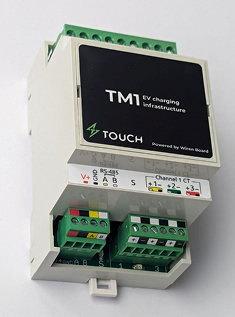

Рис.1.1 Блок измерения тока

Рис 1.2 Датчик тока

3. Подготовка и монтаж

3.1 Проверка комплектности и внешнего вида

Внимание! Все операции по приемке оборудования на склад, погрузке на транспорт и разгрузке на объекте должны выполняться в соответствии с «Общими правилами хранения, транспортировки и выполнения погрузочно-разгрузочных работ для электротехнического оборудования», приведенными в Приложении А.

Перед выполнением монтажных работ необходимо произвести внешний осмотр упаковки оборудования. Все обнаруженные повреждения упаковки, следы ее вскрытия должны быть зарегистрированы на фото / видео.

После снятия упаковки производится внешний осмотр корпусов оборудования на наличие повреждений, сколов и дефектов лакокрасочного покрытия, декоративных панелей и стекол. Также необходимо произвести визуальный осмотр внутреннего пространства корпуса на наличие поврежденных при транспортировке креплений компонентов, трещин корпусов, видимых нарушений контактов проводки. Все обнаруженные дефекты также должны быть зарегистрированы на фото / видео.

Комплектность системы балансировки проверяется в соответствии с Договором поставки.

По всем обнаруженным дефектам и/или некомплектности оборудования должен быть составлен соответствующий акт. Поставщик / производитель должен быть уведомлен об обнаружении каких-либо дефектов / некомплектности станции до начала монтажных работ. Решение о возможности проведения монтажных работ или необходимости устранения недостатков принимается поставщиком / производителем.

3.2 Монтаж оборудования

Данное руководство по монтажу содержит требования по монтажу блока измерения токов с тремя датчиками тока и настройке зарядной станции на работу в режиме балансировки мощности.

Внимание! Перед проведением любых монтажных работ внутри вводного электрощита объекта произведите отключение подачи электроэнергии к электрощиту с внешней стороны.

Установите блок измерения токов на свободное место на 35-мм дин-рейку во вводном электрощите объекта. При отсутствии свободного места во вводном электрощите, установите блок измерения вблизи этого щита, обеспечив его защиту от атмосферных осадков, загрязнений и механического повреждения (дополнительный корпус со степенью защиты IP54 при уличном расположении, IP 33 при расположении внутри помещения). Расположение блока измерений относительно вводного электрощита должно быть таким, чтобы длины кабелей трех датчиков тока, устанавливаемых внутри вводного электрощита, хватало для подключения к блоку измерений без их удлинения. Длина соединительных кабелей датчиков – 2 м.

Установите датчики тока на фазные провода вводного кабеля внутри электрощита. Датчики могут быть установлены как до, так и после вводного автоматического выключателя.

Запрещается установка и эксплуатации оборудования с поврежденным корпусом и любыми другими повреждениями компонентов корпуса станции (разъема, кабельных вводов, уплотнителей).
Запрещается установка оборудования вблизи источников открытого огня и источников тепла: плит, котлов, обогревателей и т.д.
Запрещается установка оборудования во взрывоопасных зонах: на газозаправочных станциях, в складах хранения взрывоопасных веществ, производственных помещениях со взрывоопасными средами.

Датчики тока имеют разъемную конструкцию, что позволяет устанавливать их на провода без отключения последних от коммутационного оборудования.

Соедините 4 контакта клеммника зарядной станции с клеммами блока измерения мощности согласно следующей таблице:

Таблица 3.1 – Схема подключения зарядной станции к блоку измерения мощности

	Контакт блока измерения	Контакт зарядной станции
1	V+	V+
2	GND	V-
3	RS-485 A	A
4	RS-485 B	B

При длине линии до 20 м рекомендуется использовать в качестве соединительного кабеля кабель типа «Витая пара» CAT 5e, сечением 0,22 мм кв. При больших длинах линии тип кабеля подбирается индивидуально. Соедините провода датчиков тока с клеммами блока измерения мощности согласно следующей таблице:

Таблица 3.2 – Схема подключения датчиков тока к блоку измерения мощности

	Контакт блока измерения	Цвет провода
1	Channel 1 CT 1 +	Белый
2	Channel 1 CT 1 -	Черный
3	Channel 1 CT 2 +	Белый
4	Channel 1 CT 2 -	Черный
5	Channel 1 CT 3 +	Белый
6	Channel 1 CT 3 -	Черный

Общая схема соединений представлена на Рис. 2.

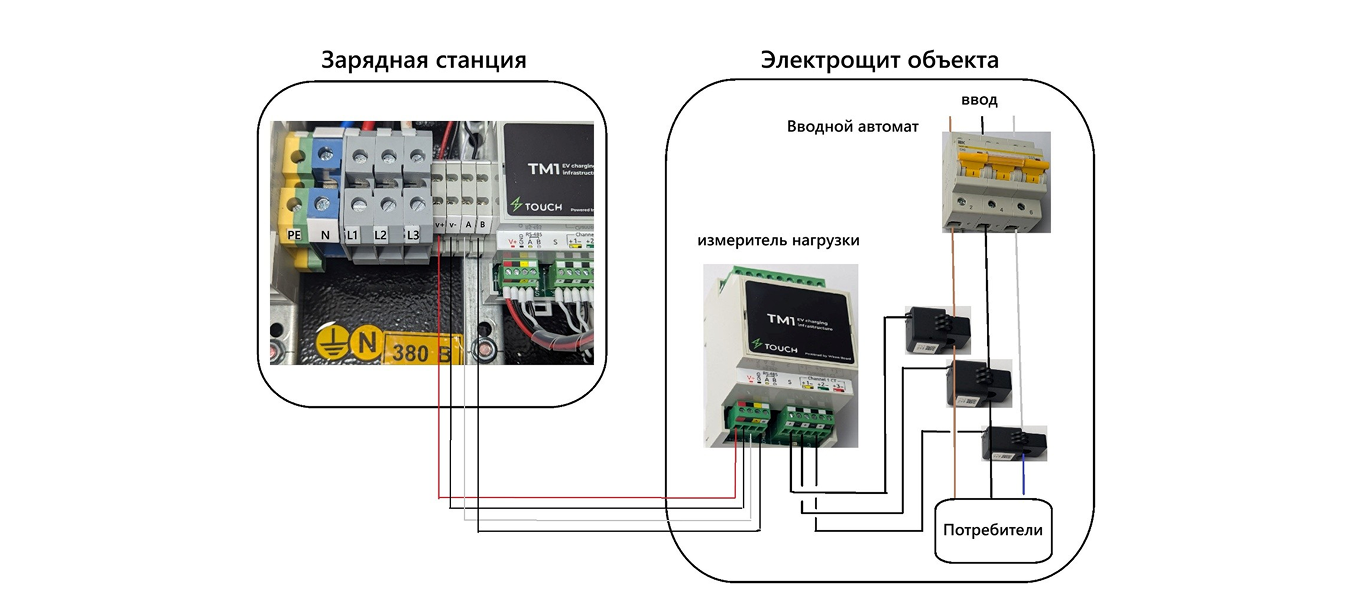

Рис. 2 Схема подключения системы балансировки

4. Настройка оборудования

Для настройки параметров системы балансировки необходимо включить зарядную станцию, при помощи мобильного устройства или компьютера с Wi-Fi зайти на страницу ее настроек (см. «Изменение настроек подключения к Wi-Fi сети»).

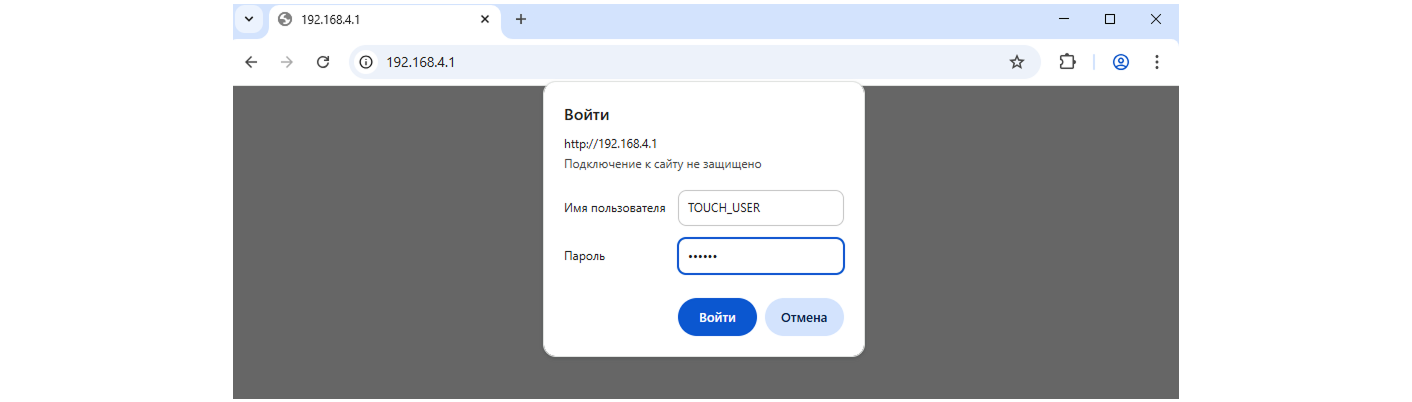

Рис. 3 Вход на страницу настроек

В зависимости от способа подключения (к точке доступа станции или к локальной сети), определяется вариант IP-адреса страницы настроек: 192.168.4.1 или 192.168.xxx.xxx. Имя пользователя и пароль указаны в паспорте. После входа отобразится Пользовательская страница настроек (см. рис. 4).

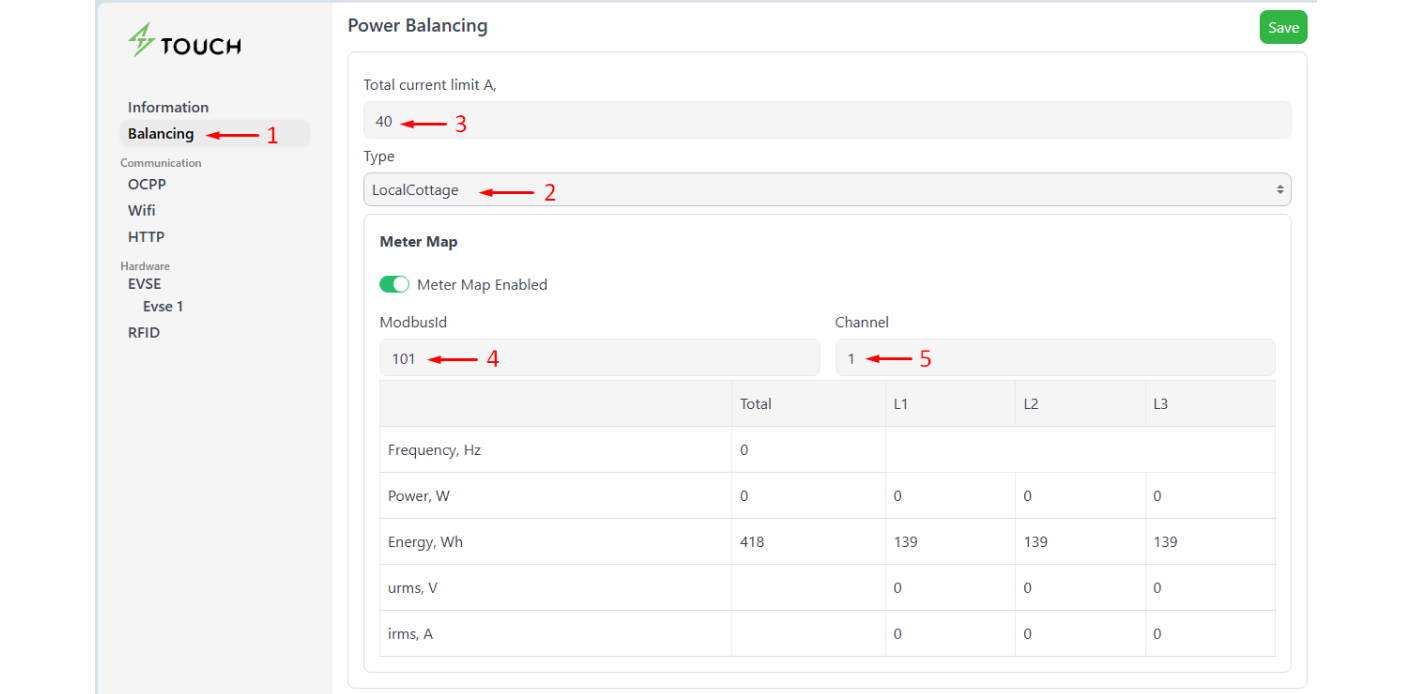

Рис. 4 Пользовательская страница настроек (http://192.168.xxx.xxx)

Далее необходимо выполнить следующие действия:

1. Перейти в меню «Balancing»;
2. Выбрать тип балансировки «LocalCottage»;
3. Установить значение максимально допустимого тока фазы на вводе в дом от внешней сети. Это значение должно быть на 1 ампер меньше номинала главного автоматического выключателя, установленного на входе в главный электрический распределительный щит объекта. Уточнить допустимый ток фазы можно в энергоснабжающей организации;
4. Указать адрес счетчика WB-MAP3E (указан в паспорте и на стикере на боковой стороне счетчика - см. рис. 5);

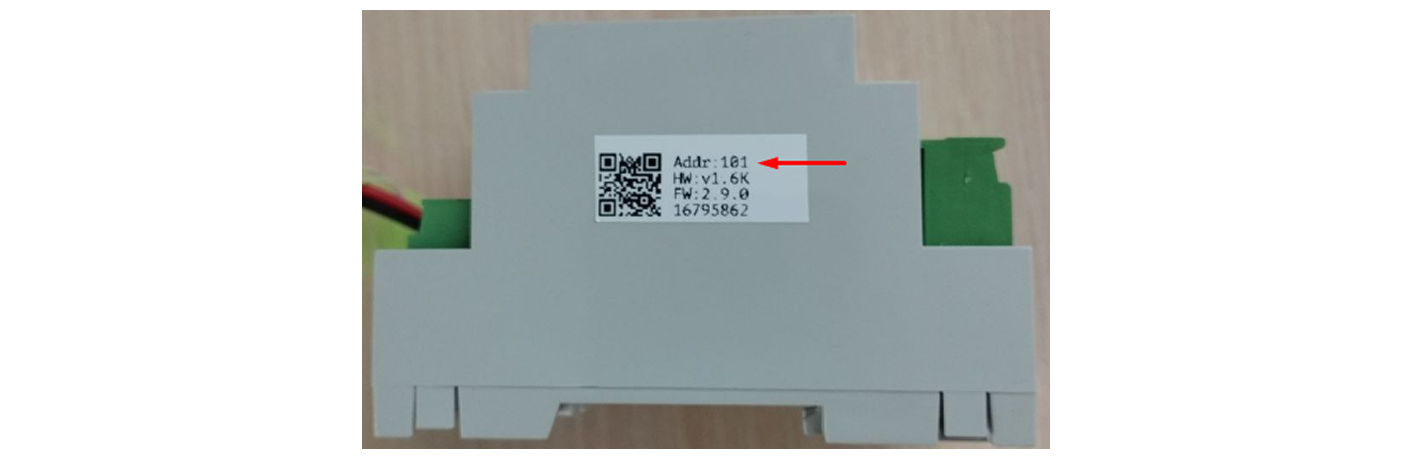

Рис. 5 Адрес счетчика WB-MAP3E

5. Указать номер измерительного канала в счетчике (для WB-MAP3E всегда 1).

После установки параметров, необходимо сохранить настройки, нажав на кнопку «Save» в верхнем правом углу страницы.

Далее требуется перезагрузить станцию.

Для проверки корректности настроек необходимо запустить процесс зарядки электромобиля, повторно зайти на страницу настроек станции, перейти в меню «Balancing» и убедиться, что отображаемые в сторках «Power, Urms, Irms» значения соответствуют текущему энергопотреблению объекта.

5. Гарантии изготовителя

Настоящие гарантийные обязательства распространяются на изделия, произведённые ООО «ТАЧ Продакшн» и приобретенные непосредственно у ООО «ТАЧ Продакшн».

Гарантийный срок: 24 месяца с даты продажи потребителю, но не более 26 месяцев с даты производства.

Производитель гарантирует соответствие зарядной станции техническим параметрам и требованиям безопасности при условии соблюдения потребителями правил использования, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты и неисправности, возникшие по вине производителя. Гарантийные обязательства ООО «ТАЧ Продакшн» распространяются только на оригинальную конфигурацию изделия, которая указана в данном гарантийном талоне. Гарантия распространяется только на те изменения конфигурации, которые произведены непосредственно компанией ООО «ТАЧ Продакшн» или уполномоченными на это представителями.

Гарантийный ремонт производится, как правило, заменой комплектующих или самого изделия. В случае отсутствия полного аналога отказавшего изделия или компонента, производитель оставляет за собой право установки функционального аналога, имеющего технические характеристики, достаточные для равноценной замены.

Запрещается нарушение заводских настроек (параметры сети, WiFi). Любое изменение настроек (программное либо аппаратное) должно выполняться специалистами технической поддержки компании ООО «ТАЧ Продакшн» либо по согласованию с ними.

Гарантия аннулируется в случае:

1. Если отказ произошел из-за несоблюдения правил транспортировки, монтажа, эксплуатации, технического обслуживания и ремонта, изложенных в руководстве по эксплуатации;

2. Утери гарантийного талона, отсутствия или не читаемости шильды с заводским номером, несоответствия заводского номера на шильде указанному в гарантийном талоне;

3. Присутствия в гарантийном талоне изменений и исправлений, не заверенных печатью производителя;

4. Обнаружения попыток выполнения ремонта и внесения конструктивных изменений третьими организациями или лицами, неуполномоченными производителем.

5. Попадания в изделие жидкости, пыли, посторонних предметов, животных, насекомых и их следов.

6. Истечения гарантийного срока, указанного в гарантийном талоне.

7. Наличия видимых механических и электрических повреждений.

8. Наличия скрытых механических и электрических повреждений, выявленных по результатам диагностики, возникших в результате:

   8.1. воздействия непреодолимых сил (природных явлений, пожаров, наводнений, молний и пр.)


   8.2. попадания на изделие едких химических веществ;


   8.3. стороннего механического воздействия или удара, в т.ч. выдергивания заблокированного кабеля из зарядного порта станции при нештатном окончании заряда;


   8.4. перебоев в работе электросети (скачков напряжения, резких отключений подачи электричества и пр.);


   8.5. нестабильного энергоснабжения в сети, установленных ГОСТ 13109-87 (аварийное повышение или снижение напряжения);


   8.6. эксплуатации изделия при нарушении температурных режимов, в т.ч. воздействия высоких температур, огня;


   8.7. использования нестандартного или не прошедшего тестирования на совместимость оборудования, работающего или подключаемого в сопряжении с данными;


   8.8. эксплуатации в нештатных режимах или при неправильном использовании, в том числе использовании не по прямому назначению, указанному в руководстве по эксплуатации или ошибочном действии владельца или лиц, пользующихся устройством;


   8.9. подключения с нарушением технических стандартов и норм питающих кабельных сетей;


   8.10. проведения ремонта, инсталляции, адаптации, модификации, обслуживании или наладки лицами, не имеющими на это аккредитации производителя, а также использования нестандартных запчастей и расходных материалов, чистящих материалов;


   8.11. несоблюдения сроков и периода технического и профилактического обслуживания.


Производитель не несет ответственность:

1. За отсутствие в изделии функций, которые не предусмотрены Производителем;
2. За потерю изделием товарного вида, произошедшую в ходе эксплуатации;
3. За несовместимость приобретенного оборудования и стороннего оборудования покупателя;
4. За какой-либо ущерб (включая все, без исключения, случаи потери прибылей, прерывания деловой активности, потери, утечки и/или кражи данных или деловой информации, либо других денежных потерь), связанных с использованием приобретенного оборудования.

Данная гарантия не распространяется на:

1. Детали и узлы, подверженные естественному износу и старению – коммутирующие электроаппараты (реле и контакторы), резиновые уплотнения дверей, замки и запоры.
2. Детали и узлы, непосредственно вступающие в контакт с электромобилем клиента и его зарядным кабелем – Розетка (порт) зарядной станции включая привод блокировки коннектора (актуатор), встроенный зарядный кабель и его коннектор.
3. Крышки и крепления крышек зарядных портов, ключи и замки корпуса, клеммы подключения питающего кабеля и кабельные вводы (уплотнители), предназначенные для ввода питающего кабеля.

6. Хранение и транспортировка

Хранение оборудования должно осуществляться в заводской упаковке в сухом, защищенном от морозов, месте без доступа прямых солнечных лучей при температуре воздуха от минус 40 до плюс 50 С и относительной влажности воздуха не более 80%.

Оборудование можно транспортировать любым видом закрытого транспорта в упаковке производителя при условии сохранности оборудования от механических повреждений, атмосферных осадков, воздействия химически-активных веществ и обязательным соблюдением мер предосторожности при перевозке хрупких грузов.

Все операции по приемке оборудования на склад, погрузке на транспорт и разгрузке на объекте должны выполняться в соответствии с «Общими правилами хранения, транспортировки и выполнения погрузочно-разгрузочных работ для электротехнического оборудования», приведенными в Приложении А.

7. Сроки хранения, службы, ресурс и утилизация

Срок хранения изделия составляет 4 (четыре) года при соблюдении условий хранения, указанных в данном руководстве по эксплуатации. Срок хранения исчисляется с даты производства изделия. По окончании этого срока вне зависимости от технического состояния изделия хранение должно быть прекращено и принято решение о проверке технического состояния изделия, направлении в ремонт или утилизации и об установлении нового срока хранения.

Дата изготовления указана на шильде блока измерения мощности.

Срок службы изделия составляет 10 (десять) лет при соблюдении условий хранения и правил монтажа и эксплуатации, указанных в данном руководстве по эксплуатации. Срок службы исчисляется с даты отгрузки изделия.

По истечению срока службы изделие не должно использоваться и подлежит утилизации без нанесения экологического ущерба окружающей среде, в соответствии с нормами и правилами, действующими на территории Российской Федерации"

Утилизация зарядной станции и комплектующих узлов заключается в ее полной разборке и последующей сортировке по видам материалов и веществ, для последующей переплавки или использования при вторичной переработке

Данное изделие и его комплектующие узлы изготовлены из безопасных для окружающей среды и здоровья человека материалов и веществ. Тем не менее, для предотвращения негативного воздействия на окружающую среду, по окончанию использования инструмента (истечению срока службы) или его непригодности к дальнейшей эксплуатации, инструмент подлежит сдаче в приемные пункты по переработке металлолома и пластмасс.
