Изменение настроек подключения к Wi-Fi сети​

Подключение через временную Wi-Fi сеть​

Для изменения настроек подключения зарядной станции к домашней Wi-Fi сети необходимо выполнить следующие действия:

  1. Создать Wi-Fi сеть с настройками указанными в паспорте для временного подключения зарядной станции;

  2. Определить IP-адрес зарядной станции в этой Wi-Fi сети;

  3. Зайти на страницу настроек зарядной станции xxx.xxx.xxx.xxx (имя пользователя и пароль указаны в паспорте);

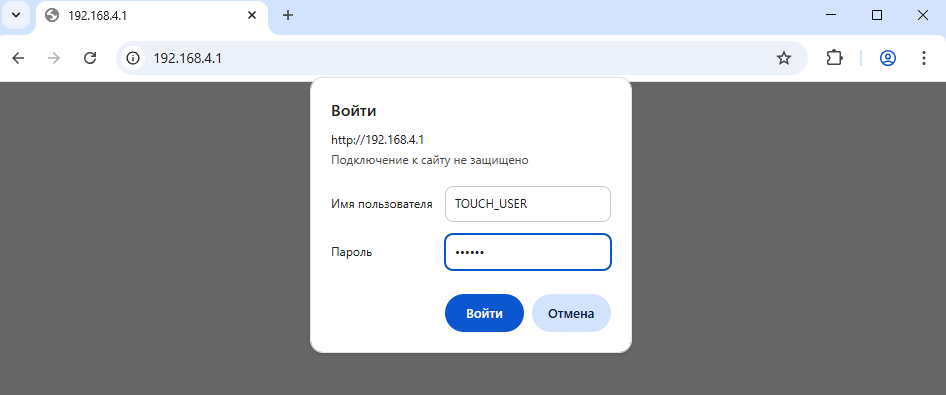

Вход на страницу настроек зарядной станции

  1. На странице настроек необходимо:

    1) Зайти на вкладку Wi-Fi (Wi-Fi Network);

    2) Ввести в поле SSID параметры домашней сети Wi-Fi;

    3) Ввести в Password параметры домашней сети Wi-Fi (первоначально установлены заводские настройки);

    4) Сохранить изменения.

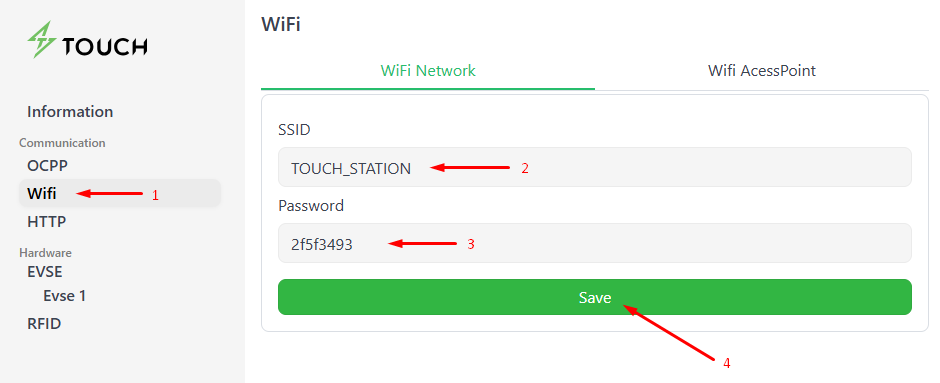

Настройки домашней сети Wi-Fi

  1. Отключить Wi-Fi сеть с настройками, указанными в паспорте для временного подключения зарядной станции.

После потери связи с временной Wi-Fi сетью, станция перезагрузится, подключится к домашней Wi-Fi сети и перейдет под управление сервера OCPP (на модуле OCPP загорится желтый индикатор).

Прямое подключение к точке доступа станции​

Данный способ подключения необходимо использовать в случае, если:

  • нет возможности создать временную точку доступа Wi-Fi;
  • не удается определить IP-адрес зарядной станции.

Для изменения настроек подключения зарядной станции к домашней Wi-Fi сети необходимо выполнить следующие действия:

  1. Перевести зарядную станцию в режим офлайн.

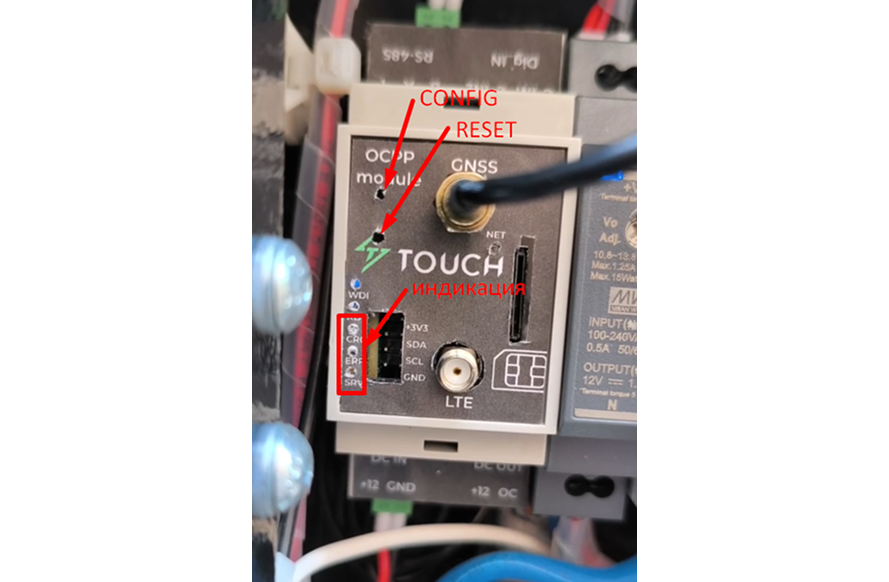

Модуль OCPP

Для перехода станции в режим офлайн на модуле OCPP необходимо:

  • нажать и удерживать (зубочисткой) кнопку CONFIG;
  • нажать кнопку RESET (второй зубочисткой);
  • подождать пока индикаторы (три нижних светодиода) на модуле OCPP моргнут 10 раз;
  • отпустить кнопку CONFIG.

Станция перейдет в режим офлайн и активирует точку доступа Wi-Fi CSAC03_xxxxxxxx.

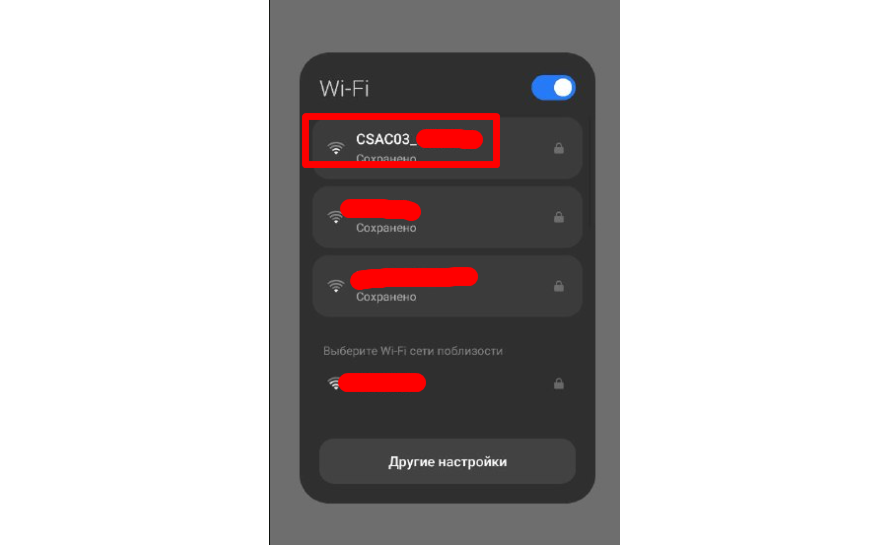

Точка доступа Wi-Fi

  1. Необходимо подключиться к точке доступа зарядной станции:

Имя сети - CSAC03_xxxxxxxx,

Пароль сети - 8 символов на стикере на корпусе контроллера.

Затем зайти на страницу настроек зарядной станции 192.168.4.1:

Адрес – 192.168.4.1/service#,

Имя пользователя – TOUCH_USER,

Пароль - 6 последних символов со стикера на корпусе контроллера.

Вход на страницу настроек зарядной станции

  1. На странице настроек необходимо:

    1) Зайти на вкладку Wi-Fi (Wi-Fi Network);

    2) Ввести в поле SSID параметры домашней сети Wi-Fi;

    3) Ввести в поле Password параметры домашней сети Wi-Fi (первоначально установлены заводские настройки);

    4) Сохранить изменения.

Настройки домашней сети Wi-Fi

  1. Для перевода зарядной станции в режим онлайн необходимо:

    1) Зайти на вкладку OCPP;

    2) Перевести ползунок в правое положение;

    3) Сохранить изменения;

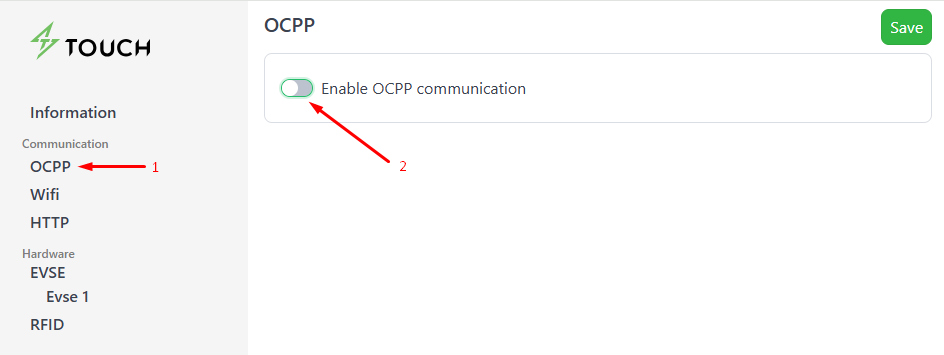

Перевод стнации в онлайн-режим

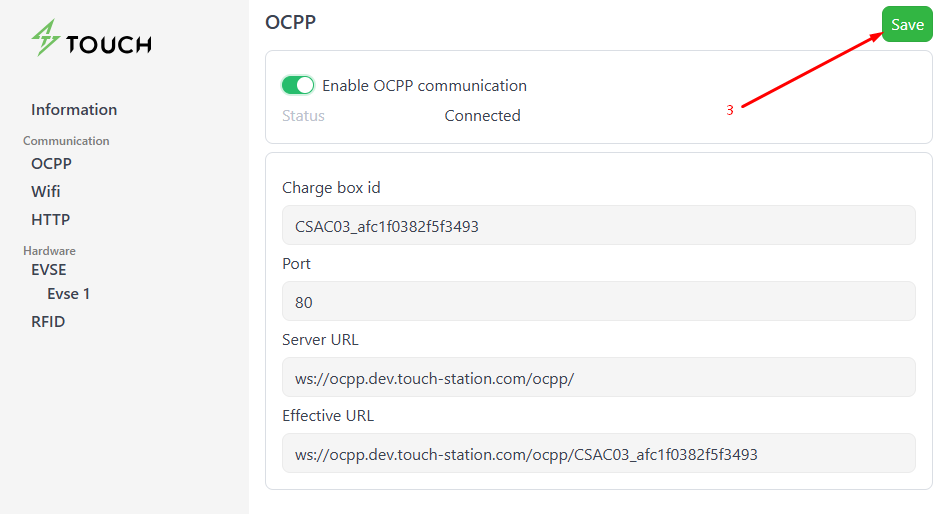

Сохранение настроек

На модуле OCPP необходимо нажать кнопку RESET (зубочисткой).

После перезагрузки станция подключиться к домашней Wi-Fi сети и перейдет под управление сервера OCPP (на модуле OCPP загорится желтый индикатор).
